Erläuterungen Makro 17-2:

Zulagen für Rahmen-Ecke
diese Zulagen sind erforderlich, wenn der Riegel "normal"
in der Stütze eingespannt ist, also im Riegel oben und in
der Stütze außen Zug aus den Momenten vorhanden ist.

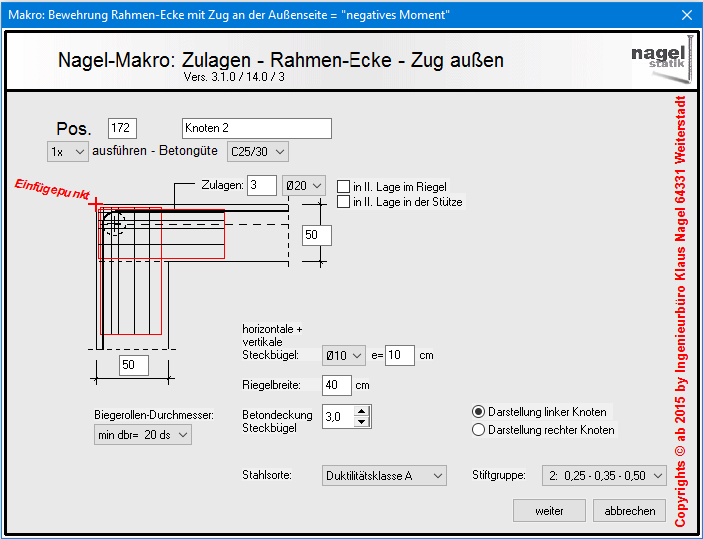

Die verschiedenen Eingabemöglichkeiten entnehmen Sie
der Eingabemaske.

- zuerst werden die horizontalen Steckbügel gezeichnet,
  diese sind dann erst mit der Bezugslinie und dem
  "Beschriftungsknick" nach Ihrer Wahl zu beschriften,

- als nächstes werden die vertikalen Stecker gezeichnet,
  wieder mit anschließendem Beschriftungsprocedere,

- als letztes werden noch die eigentlichen Zulagen auf
  den Bildschirm gebracht und von Ihnen wie oben
  beschrieben, beschriftet.

Die Eisenlängen werden automatisch entsprechend dem
gewählten Beton ermittelt; für die Stützeneinbindung
wird "guter Verbund" unterstellt, für die horizontale Über-
greifung wird "mäßiger Verbund" unterstellt.

Wahlweise ist ein "linker" oder "rechter" Knoten darstellbar!
